KN17高分子陶瓷聚合物抗磨損耐腐蝕防護膠簡介：

由高分子與納米陶瓷材料得到的高分子陶瓷聚合物材料。廣泛用于各類磨損件的修復和在各類有耐磨、抗蝕要求的機件表面制備耐磨防腐涂層，如大負荷細顆粒沖蝕磨損的泵體、葉輪、風機殼體、管道彎頭、管道螺旋輸送器等的修復和預保護。

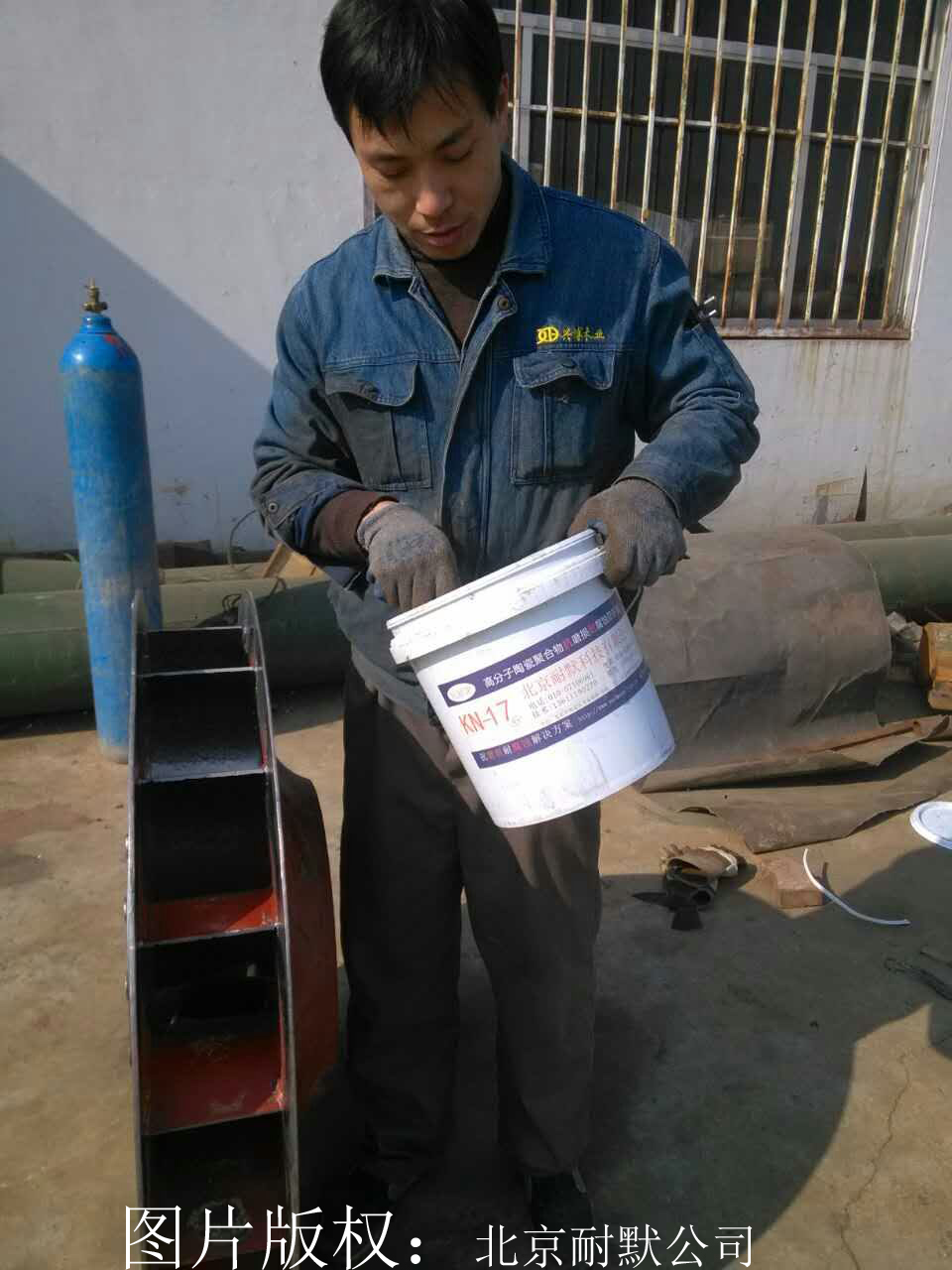

圖（一）是KN17高分子陶瓷聚合物抗磨損耐腐蝕防護膠外包裝,由于目前已發現假帽我公司產品，如有假貨請與我公司聯系
KN17高分子陶瓷聚合物抗磨損耐腐蝕防護膠使用方法:

1. 表面處理：對需處理部位進行粗化處理，角磨機打磨或噴砂等；對粗化處理過的表面進行清洗；處理過的表面應是粗化的干燥新鮮基材表面，并且應無油污、無粉塵。

圖（二）是KN17在上海現場施工，解決了客戶的施工難題

2. 配制：按重量比4∶1將A、B兩組份混合均勻，并在30min內用完。一般是邊施工邊配置，一次配置量最大不能超過1.5公斤，過多膠凝固的過快，還沒用完已經部分凝固而不能使用。可根據實際溫度冬天可適當多配，夏天適當少配。如氣溫過低可將A組分適當加熱以降低粘度便于配置。

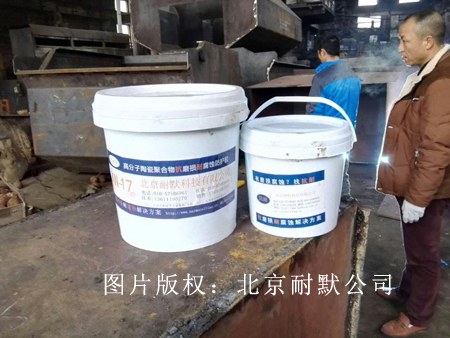

圖(二)是KN17在江西銅礦現場施工

3. 涂敷：KN17合適的涂層厚度是2～8mm，應將混合好的材料逐層涂敷于待修部位，第一層要壓實，使之與基材充分浸潤，涂層涂到尺寸后表層要修平整，或用涂敷涂層表面。本材料不能進行機械加工，修復時應注意控制涂層厚度，以免裝配中出現干涉現象。

4. 固化：25℃固化24小時可投入使用，（如能加熱到60—80℃保溫2小時，可提高綜合性能的30%）若溫度低應采用加熱或延長固化時間來促進固化；一般冬天施工可用碘鎢燈距涂層40cm的距離進行照射加溫。

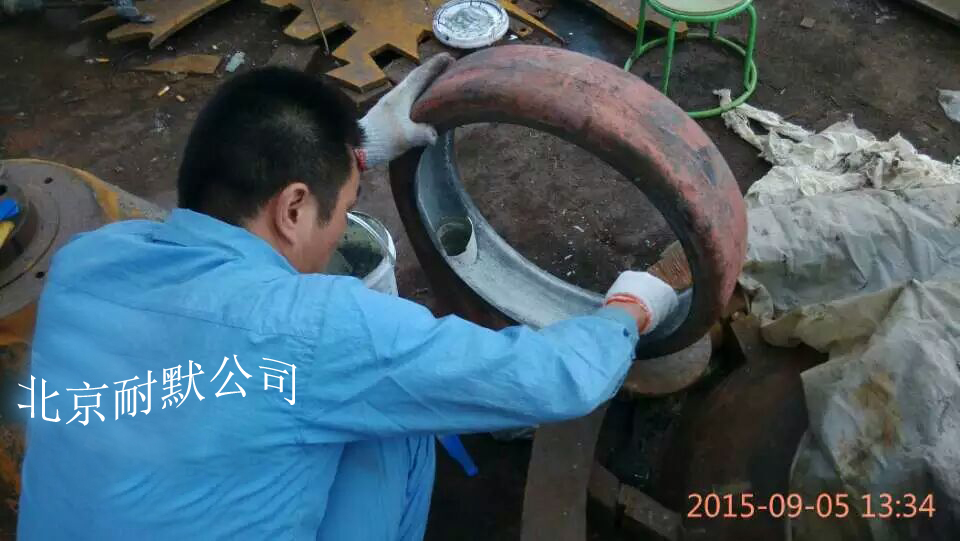

圖（三）是KN17客戶自己操作，只需北京耐默公司簡單的技術指導

性能參數

KN17物理機械性能表
顏色	彎曲強度 (kg/cm2) GB1042-79	拉伸強度 (kg/cm2) GB6329-86	抗壓強度(kg/cm2) GB/7124-86	剪切強度(kg/cm2) GB/1041-79	固化后硬度(Shore D) ASTM-D-2556
深灰	516	377	1006	120	89

KN17固化特性表(測試條件：溫度20～25℃，相對濕度55)
物理 狀態	操作時限 (25℃)	固化時間 (25℃)	保證耐磨性能 的工作溫度(℃)	密度 (g/cm3)
膏狀	25min	24h	-60～210	2.4

圖（四）KN17在吉林修復脫硫泵
特別說明
1. 本參數為實驗室條件下取得，由于實際工況比較復雜，建議用戶根據實際工況做預測試。
2. 當環境溫度低于15℃時，固化時間會延長，應采取適當加溫措施；
3. 當環境溫度高于25℃或混合量過大時，固化速度會加快，要適當縮短混合后的涂敷時間。
